NAND flash的特性

-
NAND flash的特性

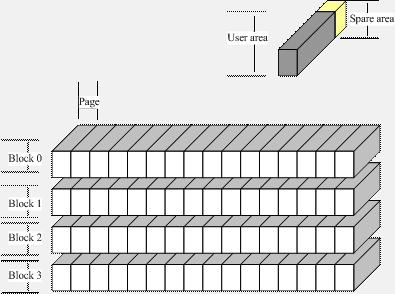

以下是一個NAND flash memory的架構圖，以 Samsung K9F1G08U0D 為例
上面兩圖，是相同的意思。

NAND flash由很多層的block組成，而block是erase的最小單位。一個Block通常包含了64個page，而page是read / write的單位，一個page的大小為2Kbytes(user space) + 64bytes(spare area)。其中user space是用來存放一般的data，spare area是用來儲存一些meta data作為管理file system用。

1G（128MB） 的 Flash    - Page size :  (2K + 64)Byte
                                                - Block size :  (128K + 4K)Byte
不同 size 有不同的組合。

Nand Flash 在出廠時會經過比較嚴格的測試，以便找出潛在的bad block。
出廠時，bad block會被標記在block的 的spare area。 (Initial Invalid Block)
因為spare area也是erasable，所以要小心，不要將shipping時標記好的bad block mark 刪掉。(否則就找不回來了)。

Nand Flash這種便宜又low end的東西，即使不去理他，也有可以能會自己壞掉..@@
